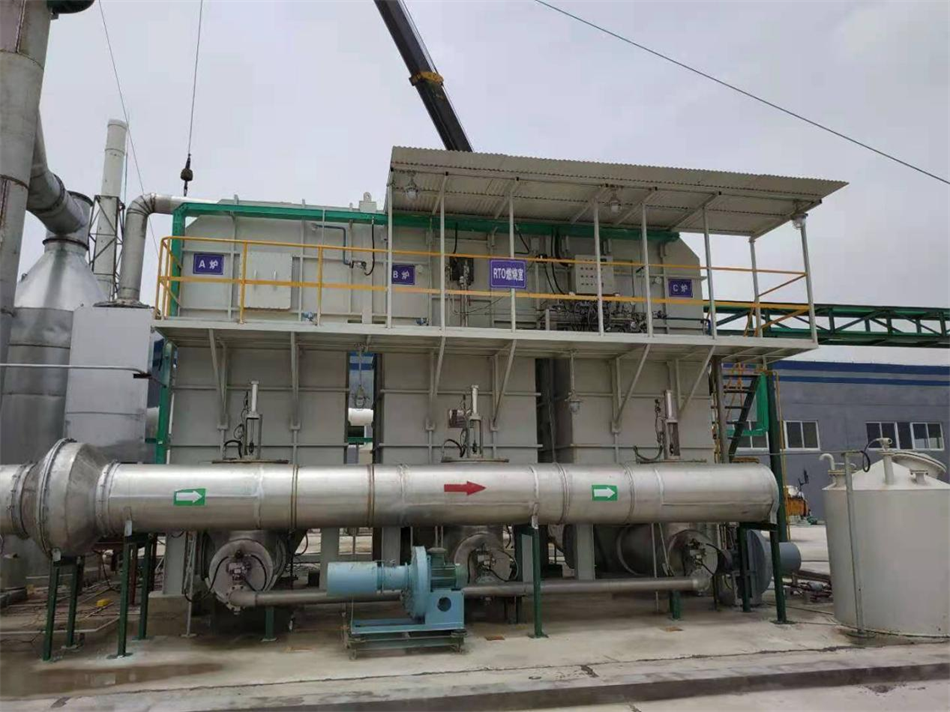

RTO蓄热式热力焚烧炉（废气处理设备）是一种高效、节能、环保的有机废气治理设备，全称蓄热式热氧化器。设备利用陶瓷蓄热体高效储热、换热原理，将工业产生的低浓度、大风量有机废气加热至高温氧化温度，使废气中的VOCs有机成分完全氧化分解为二氧化碳和水，彻底消除废气污染物。设备热效率高、能耗低、处理风量范围广、净化效率高，可适配连续、间歇式生产工况，广泛应用于化工、涂装、印刷、医药、新材料、塑胶、印染等行业的工业有机废气治理，完全符合工业环保达标排放要求。
设备核心换热储热结构，采用耐高温、耐腐蚀耐火保温材料及钢制壳体焊接而成，内部填充高纯度陶瓷蓄热体。蓄热体比表面积大、储热性能优异、耐高温、抗冲击，可快速吸收烟气热量并预热低温废气，大幅降低设备辅助加热能耗，实现热量循环利用。
设备高温氧化核心区域，采用耐火浇注料整体浇筑，耐高温、抗热震、保温性能优良。废气在燃烧室达到设定温度并充分停留，使有机污染物完全氧化分解，确保废气净化彻底，无残留污染物。
配备耐高温气动切换阀、进气阀、排气阀、吹扫阀组，采用定时自动切换控制，实现蓄热体蓄热、换热、吹扫循环工作，保证设备连续稳定运行，有效杜绝废气短路、残留废气逃逸问题。
由专用燃气燃烧器、点火装置、火焰检测器、燃气电磁阀、调压阀、管路总成组成。设备低温启动或热量不足时自动补热，稳定维持燃烧室氧化温度，具备自动点火、火焰监测、熄火保护、超温联锁等安全功能。
标配干式过滤器、除尘箱、阻火装置，可有效拦截废气中的粉尘、漆雾、颗粒物、杂质，防止杂质进入蓄热体造成堵塞、结焦，保护核心设备，延长设备使用寿命，保障系统稳定运行。
配备变频防腐引风机、进气管道、排气管道、软连接、法兰配件。负责将车间收集的有机废气均匀输送至设备内部，将净化后的洁净烟气稳定排出，风压稳定、风量可调，适配不同工况废气输送需求。
配备泄爆装置、阻火器、紧急排空阀、超温超压报警、负压监测、熄火保护、断电保护、防回火装置，多重安全联锁防护，有效杜绝回火、爆燃、超温超压等安全隐患，保障设备及车间安全生产。
采用全自动PLC触摸屏控制系统，集成温度监测、风量调节、阀组切换、燃烧控制、故障报警、数据记录、联锁保护功能。设备一键启停、全自动运行，可实时监控设备运行参数，自动调节运行状态，无需专人值守。
常规处理风量：5000～80000m³/h（标准模块化规格）
废气处理效率：≥99%（常规有机VOCs废气）
热回收效率：≥95%
氧化反应温度：750～850℃（常规工况可调）
废气适用浓度：低、中浓度有机废气（≤25%LEL爆炸极限）
工作方式：连续全自动蓄热换热氧化处理
控制方式：PLC全自动智能控制、变频调速
适用废气类型：苯类、醇类、酯类、酮类、烷烃类、印刷涂装VOCs等有机废气
辅助燃料：天然气、液化气、柴油（可选配）
设备壳体材质：碳钢防腐喷漆/不锈钢可选
内衬材质：耐高温耐火浇注料、保温岩棉
蓄热介质：高纯蜂窝陶瓷蓄热体
运行风压：负压微负压运行，杜绝废气外溢
设备需安装在室外通风开阔区域或专用环保机房，地基采用混凝土硬化夯实处理，保证地基平整坚固、承重达标。设备四周预留充足检修、散热、操作空间，远离易燃易爆物品、明火作业区域。按规范接入废气管道、排气管道、燃料管路、压缩空气管路及380V动力电源、220V控制电源。所有管路法兰加装密封垫片，紧固严密，杜绝漏气漏风。设备整体可靠接地，防静电、防漏电，电控柜做好防雨、防尘、防潮防护，符合防爆环保设备安装规范。
安装完成后全面检查设备管路、阀组、线路、保温结构完好无破损、无松动。空载启动引风机，测试管路风压、风量稳定，无漏风、无异常噪音。调试气动切换阀组，确认阀门切换精准、动作灵敏、时序匹配正常。测试燃烧系统，完成点火测试、火焰监测、熄火保护、超温联锁功能调试，确保安全装置有效。调试PLC控制系统，校准温度、压力、风量参数，设定自动运行程序。整机空载试运行2小时，设备运行稳定、参数正常、无故障报警、安全联锁有效，方可接入废气投入正式生产运行。严禁调试不合格设备投入使用。
开机前全面检查设备整体状态，确认废气管道、过滤箱、蓄热室清洁无杂物、无积尘堵塞。检查燃料管路压力正常、无泄漏，压缩空气供气稳定，阀组动作灵活可靠。检查所有安全防护装置、泄爆口、阻火器完好有效，联锁保护系统正常。确认电控系统、触摸屏、仪表显示正常，无故障报警。检查风机、燃烧器、蓄热体无破损、无老化，设备整体处于安全待机状态。
启动设备全自动控制系统，开启引风机空载运行，置换设备内部空气，杜绝残留可燃气体积聚。启动燃烧系统自动点火，逐步提升燃烧室温度，按照升温曲线缓慢预热设备，使陶瓷蓄热体均匀储热。预热过程实时监控炉膛温度、设备负压、管路压力，稳定设备运行参数，待设备达到工艺运行温度、热循环系统稳定后，准备接入有机废气。
设备预热达标后，系统自动切入废气处理模式，车间有机废气经管道收集、过滤预处理后进入RTO蓄热室，被高温蓄热体预热升温，进入燃烧室高温氧化分解。设备通过阀组定时自动切换，交替完成蓄热、换热、吹扫工作，实现连续高效废气净化。运行过程中系统全自动恒温控制，利用废气燃烧余热自给供热，大幅降低燃料消耗。实时监控废气浓度、炉膛温度、设备负压、排放状态，保证废气净化达标、设备运行稳定。
设备全自动运行期间，定时巡检设备运行状态，观察温度、风量、风压、阀组切换、燃烧状态是否正常，无超温、超压、负压异常、泄漏等问题。定期检查过滤箱压差，压差过高及时更换滤芯，防止管路堵塞、风量不足。严禁擅自更改设备运行参数、屏蔽安全联锁装置，发现异常及时停机排查。
车间废气停止输送后，设备自动切断废气进气，保持引风机持续空载运行，对设备内部进行通风置换、降温吹扫。待炉膛温度降至安全温度后，系统自动关闭燃烧系统、阀组系统，依次关停风机及电控系统电源。停机过程严格遵循降温流程，严禁高温直接停机，防止蓄热体骤冷损坏、管路残留废气积留。
设备停机冷却至常温后，打开过滤箱、检修口，清理滤芯、管路、设备内部粉尘、积碳、杂质，防止长期堆积堵塞蓄热体。检查蓄热体完好状态，清理表面附着物。保持设备管路通畅、阀体洁净，做好设备防尘、防潮防护，为下次开机运行做好准备。长期停机需关闭燃料阀门、气源阀门、总电源，做好整机防护。
1、设备运行期间严禁私自更改温控、风压、阀组时序等核心参数，严禁屏蔽超温、超压、熄火、负压等安全联锁保护装置。
2、设备运行及高温状态下，严禁开启检修口、人孔、管路法兰，严禁触碰高温壳体、管路，防止高温烫伤、废气泄漏。
3、严禁超标高浓度废气进入设备，废气浓度严格控制在25%LEL爆炸极限以内，杜绝爆燃、回火安全隐患。
4、燃料管路严禁泄漏、私自拆装，点火、燃烧过程中禁止靠近燃烧器区域，发现燃气泄漏立即切断气源、通风置换、停机排查。
5、设备出现超温、超压、熄火、风压异常、故障报警等情况时，系统自动联锁保护，需待设备完全停机、降温、置换通风后，方可排查检修。
6、设备周边严禁堆放易燃易爆物品、杂物，作业区域保持通风通畅，配备齐全消防器材，符合消防安全规范。
7、操作人员必须经过专业培训，熟悉设备原理、操作流程及安全应急规范，持证上岗，严禁无证操作、违规操作。
每班开机前检查燃料压力、气源压力、管路密封性，无泄漏、无堵塞。检查风机运行噪音、震动正常，电控系统无故障报警。运行中实时监控炉膛温度、设备负压、压差参数，保证运行稳定。每班停机后清理过滤器滤芯表面粉尘杂物，检查泄爆装置、阻火器完好有效，保持设备洁净通畅。
每周检查气动阀组动作灵敏度、密封性能，清理阀组积尘杂质；检查燃烧器喷头、点火针、火焰检测器洁净无积碳，保证点火正常。每月更换过滤器滤芯，校验温度、压力仪表精度，检查风机轴承润滑状态，紧固管路法兰螺栓，排查管路老化漏点。每季度停机检查蓄热体状态，清理堵塞、积碳蓄热体，检修耐火保温层、内衬结构，修复脱落、破损部位。每年全面大修，检修燃烧系统、阀组系统、电控系统，更换老化密封件、易损配件，整机防腐保养、参数校准。
设备长期停用前彻底清理设备内部、管路、蓄热体积尘积碳，保持内部洁净干燥。关闭燃料总阀、气源总阀、电源总开关，对燃烧器、精密仪表做防尘防潮防护。风机轴承、传动部件加注防护润滑脂，电控柜做好除湿防尘处理。整机覆盖防尘防护，定期通风巡检，防止设备锈蚀、配件老化失效。
过滤滤芯、气动切换阀密封件、燃气电磁阀、点火针、火焰检测器、温度传感器、压力传感器、风机轴承、管路密封垫片、耐火保温材料、蓄热体、变频控制器。
