精馏塔塔架产品说明书

一、产品概述

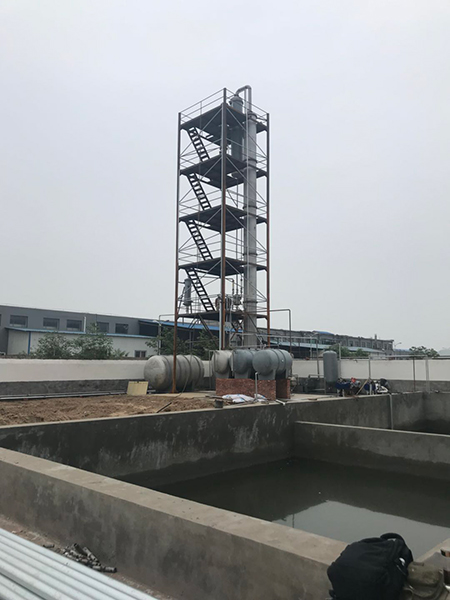

本产品为亚克力单体提纯工艺配套专用精馏塔塔架，是亚克力精馏塔设备的核心支撑与固定基座，承担着整座精馏塔塔体、内部填料、支撑格栅及所有工艺管道、仪表的重量承载、定位稳固与安全防护功能。作为精馏塔的"骨架"，其结构安全性、稳定性直接决定整套精馏工段的运行效率与生产安全，是连接精馏塔与厂房地基的关键过渡部件。

二、核心技术参数

三、产品结构组成

3.1 主体框架结构

精馏塔塔架主体采用工字钢、槽钢、角钢等高强度型钢拼接焊接而成，整体呈立式立体框架结构，受力均匀、刚性充足，主要分为立柱、横梁、斜撑、底座四大核心部分，各部件协同发力，保障整体支撑稳定性。

• 立柱：塔架垂直方向的核心承重构件，选用大号工字钢或槽钢，数量根据塔径与承重需求合理布设，确保垂直承载力充足，长期满负荷运行无弯曲、无形变、无下沉。
• 横梁：横向连接各主立柱，构成多层水平支撑框架，均匀承接并传递塔节重量，保证塔体整体水平度，避免局部受力过载。
• 斜撑：加装于立柱与横梁夹角位置，采用三角形稳定结构设计，大幅提升塔架整体刚性，有效抵御侧向风力、设备运行震动，杜绝塔体倾斜、晃动。
• 底座法兰：塔架底部焊接加厚整体底座钢板，预留均匀排布的螺栓孔位，用于与混凝土基础牢固固定，防止塔架移位、沉降，筑牢整体支撑根基。

3.2 塔体支撑与定位组件

• 内支撑圈/托梁：塔架内部定制与精馏塔塔体外径精准匹配的环形支撑圈或托梁，平稳承托塔节底部，使塔体重量均匀分散至整个框架，避免局部受力过大损伤塔体。
• 中心定位区域：塔架中心预留专属同心定位区域，安装时可快速校准塔体位置，保障塔体与塔架同心度达标，从根源避免塔体偏斜导致的气液偏流、精馏效率下降问题。
• 防晃固定件：可选配抱箍式或滑动式固定装置，用于固定塔体上部位置，进一步强化塔体稳定性，杜绝长期运行中塔体晃动偏移。

3.3 附属安全组件

• 平台扶梯：根据精馏塔总高度配套专属操作平台与防滑爬梯，方便运维人员登顶开展设备检修、仪表校对、填料更换等作业，适配高空运维需求。
• 安全护栏：操作平台周边加装标准防护栏杆，高度符合化工设备高空作业安全规范，有效防止高空坠落，筑牢作业安全防线。
• 管道支架：塔架外壁预留标准化管道支撑点位，专门用于固定精馏塔进料、回流、测温测压管道，让管线布局规整有序，避免管线杂乱拉扯影响塔体稳定。

四、产品核心优势

• 承重稳定，安全无忧：严格按照精馏塔总重（含塔节、填料、保温层、满液水重、配套附件）精准设计承重结构，框架刚性拉满，长期运行无变形、无下沉、无倾斜，全程保障精馏塔垂直稳定运行，筑牢生产安全底线。
• 防腐耐用，寿命长久：碳钢材质经过喷砂除锈、环氧富锌底漆、防腐面漆三重防护处理，耐酸碱、耐水汽、耐车间腐蚀气体侵蚀，适配各类化工车间环境，正常规范使用、定期维护，使用寿命可达 10 年以上。
• 安装便捷，适配性强：采用标准化螺栓孔与对接设计，现场通过地脚螺栓固定即可完成安装，无需复杂改装；可精准适配不同直径、不同高度的精馏塔塔节，通用性极强，支持非标尺寸定制。
• 布局合理，运维方便：自带专属操作平台与防滑爬梯，实现塔顶全方位无障碍作业；外置管道支架让管路走向清晰规整，大幅降低后期维护难度，同时提升现场作业安全系数。
• 工艺精良，形象规整：全程按照钢结构焊接规范施工，焊缝均匀饱满、无漏焊虚焊，外观整齐美观，符合化工工厂标准化建设要求，兼顾实用性与厂区整体形象。

五、安装规范与要求

5.1 安装前期准备

• 地基基础要求：现场必须提前浇筑符合设计标准的钢筋混凝土基础，地基表面平整光洁，平整度误差≤3mm/㎡，地基承载力需≥20 吨/平方米，杜绝地基松软、沉降、积水问题。
• 材料核对：安装前仔细核对塔架材质、规格、数量、尺寸与订单及图纸一致，检查外观无变形、无裂纹、无锈蚀，焊缝完好，螺栓孔位置精准无偏差。
• 工具准备：提前备齐水平仪、扭力扳手、电焊机、专用吊装设备（吊车/叉车）、垫片、记号笔等安装工具，确保吊装、紧固作业顺畅开展。

5.2 现场安装步骤

• 塔架就位：使用专用吊装设备，采用柔性吊带平稳起吊塔架，严禁钢丝绳直接捆绑损伤结构与防腐层，将塔架吊至基础指定位置，精准调整位置，使塔架中心与塔体设计中心完全重合。
• 固定安装：采用高强度地脚螺栓穿过底座法兰孔位，与地基预埋钢板紧固焊接，螺栓按照对角顺序依次均匀拧紧，确保塔架受力均匀，无倾斜、无松动。
• 复核水平：使用水平仪全面检测塔架整体水平度与立柱垂直度，若有偏差及时通过调整垫片或螺栓紧固度校正，确保各项精度达标。
• 塔体对接：将精馏塔塔节平稳吊入塔架内部，精准放置于内支撑圈/托梁上，再次核对塔体垂直度，随后安装防晃固定件，完成塔体与塔架的稳固连接。

六、使用与维护规范

6.1 日常巡检

• 每日检查塔架底座地脚螺栓、各连接部位螺栓有无松动，焊缝有无开裂、脱焊，塔架整体有无倾斜、变形迹象，发现异常立即停机处理。
• 巡检塔架表面防腐涂层有无剥落、起皮、锈蚀现象，若出现局部锈蚀，及时做除锈补漆处理，防止腐蚀范围扩大。
• 检查操作平台、爬梯、安全护栏是否完好牢固，无断裂、松动、变形，彻底排除高空作业安全风险。

6.2 定期维护

• 防腐维护：每年对塔架防腐层做一次全面检查，对剥落、锈蚀、划痕部位重新做除锈、补漆处理，保持防腐层完整，延长塔架使用寿命。
• 紧固检查：每半年至一年全面紧固一次所有连接螺栓，防止长期运行震动导致螺栓松动，保障整体结构稳固。
• 荷载管控：严禁在塔架上额外堆放重物、焊接附加构件或加装非配套设备，严格杜绝超载运行，保护结构强度不受破坏。

七、安全注意事项与禁忌

7.1 安全注意事项

• 塔架安装、高空检修及塔体对接作业时，作业人员必须规范佩戴安全帽、安全带，做好高空防护，严禁高空抛物，无关人员远离作业区域。
• 设备运行期间，严禁对塔架进行焊接、开孔、切割、改装等破坏性作业，避免损伤结构强度与防腐层。
• 塔架及周边区域设置明显安全警示标识，非专业操作人员、无证人员不得擅自拆卸、移动、改造塔架组件。

7.2 禁忌工况

• 严禁超载运行，严禁在塔架上违规增设重物、非配套设备及管线。
• 严禁地基出现沉降、开裂、积水浸泡底座后，仍强行运行设备。
• 严禁塔架未安装到位、未固定牢固、未校准水平垂直度的情况下，吊装塔体或启动精馏设备。
• 严禁塔架防腐层大面积剥落、严重锈蚀、结构变形后继续使用，防止结构失稳引发安全事故。

八、运输与验收

8.1 运输要求

塔架出厂前可整体组装或分件包装，分件运输需标注对应组件编号，方便现场拼装。运输时选用平板货车，将塔架组件捆绑牢固，底部铺垫缓冲垫，防止路途颠簸、碰撞导致型钢变形、防腐层破损；全程做好防雨、防晒、防磕碰防护，远离火源及腐蚀性介质。

8.2 到货验收

• 到货后当场核对产品型号、材质、规格、数量与订单内容完全一致。
• 检查塔架外观无明显变形、磕碰损伤、锈蚀，焊缝均匀饱满、无漏焊、无虚焊。
• 核对出厂合格证、材质证明书、焊缝检测报告等资料齐全完整，验收合格后方可入库或安装；运输破损需当场拍照取证，及时对接处理。
