精馏塔填料产品说明书

一、产品概述

本产品为工业精馏塔专用规整填料/散堆填料，专为精馏塔内气液两相接触传质、传热设计，广泛应用于化工、石油、精细化工、制药、环保等行业的精馏、吸收、萃取、洗涤等单元操作，核心作用是增大气液接触面积、延长接触时间、提升物料分离提纯效率，适配各类常规及特殊工况下的精馏作业，可根据客户工艺需求定制材质、规格与型号，满足不同物料、温度、压力的使用要求。

精馏塔填料作为精馏塔核心内件，直接决定精馏分离效果、塔设备能耗与运行稳定性，本产品采用优质原材料加工，结构设计科学，具备传质效率高、通量大、阻力小、耐腐蚀、使用寿命长、不易堵塞等优势，可有效提升精馏塔处理能力，降低运行成本，适配常压、加压、减压等多种精馏工况。

二、产品分类与规格型号

2.1 产品分类

根据结构形式，分为规整填料与散堆填料两大类，适配不同精馏工艺需求：

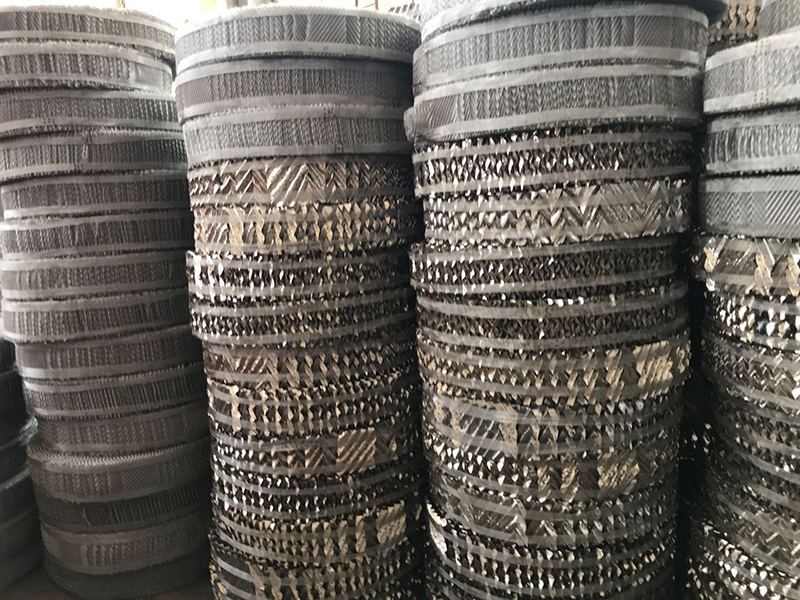

• 规整填料：波纹板规整填料、丝网规整填料，属于结构化填料，气液分布均匀，传质效率极高，阻力小，适用于精密精馏、热敏物料分离、高纯度提纯工况，处理量大、能耗低。
• 散堆填料：鲍尔环、阶梯环、矩鞍环、拉西环等，颗粒状散装装填，安装便捷，通用性强，适用于常规精馏、吸收操作，耐污堵性能好，适配含少量杂质的物料体系。

2.2 核心规格参数（常规通用款）

三、常用材质及适用工况

本产品可选用多种材质加工，不同材质耐腐蚀性、耐温性、耐压性不同，需根据精馏物料特性、操作温度、压力选择适配材质，避免腐蚀损坏，延长使用寿命。

• 不锈钢材质（304/304L、316/316L）：耐酸碱腐蚀，耐高温，适用温度-100℃~500℃，适用于化工溶剂精馏、油品精馏、中性及弱腐蚀性物料体系，通用性极强，是工业精馏常用材质。
• 塑料材质（PP、PVC、CPVC、PVDF）：质轻、耐低温、耐弱酸弱碱，适用温度-20℃~150℃，成本较低，适用于常温常压、腐蚀性较弱的废水处理、废气吸收、常规溶剂精馏工况，严禁高温工况使用。
• 陶瓷材质：超强耐腐蚀性，耐高温、耐磨，适用温度-50℃~800℃，适用于强腐蚀性物料、高温精馏、含固体颗粒杂质的工况，脆性较大，严禁撞击。
• 碳钢材质：成本低、强度高，适用无腐蚀性、中性物料精馏，耐温性好，需做好防潮防锈处理，不适用于腐蚀性物料体系。

四、核心性能优势

• 传质效率高：科学的孔隙结构与表面结构，大幅增大气液两相接触面积，强化传质效果，提升物料分离纯度，同等塔高条件下，分离效率提升30%以上。
• 通量大气阻小：空隙率高，气液流通顺畅，塔内压降小，降低风机、泵类设备能耗，减少运行成本，适配大处理量精馏工艺。
• 耐腐蚀抗老化：精选适配材质，耐物料腐蚀、耐温变、耐老化，长期运行性能稳定，无变形、无粉化、无析出，不污染精馏物料。
• 不易堵塞易清理：流道通畅，无死角，减少物料残留与杂质堆积，降低堵塞风险，日常维护便捷，适配连续化精馏生产。
• 安装便捷通用性强：散堆填料可直接散装装填，规整填料模块化拼接，适配各类规格精馏塔，新旧塔均可改造使用，适配性极强。

五、装填操作规范

5.1 装填前准备

• 清理塔内：彻底清理精馏塔内部，清除塔内焊渣、灰尘、杂物、残留物料，保证塔壁及塔内支撑件、压栅干净干燥，无异物。
• 检查支撑件：检查塔内支撑件、压栅、分布器是否完好牢固，平整度达标，无变形、无破损，确保填料装填后受力均匀。
• 核对填料：核对填料型号、规格、材质、数量，检查填料外观无破损、无变形、无裂纹，散堆填料无破碎颗粒，规整填料无弯折变形。
• 人员防护：作业人员做好防护，佩戴手套、安全帽，严禁赤脚、携带硬物进入塔内，避免划伤、污染填料。

5.2 散堆填料装填

• 均匀撒料：采用均匀撒料方式装填，禁止从高处直接倾倒、抛扔，防止填料破碎、偏流、架桥，建议使用布料器辅助装填，保证装填均匀。
• 整平固定：装填至指定高度后，整平表面，安装压栅固定，防止运行时填料被气流吹动，确保填料层平整紧实。

5.3 规整填料装填

• 模块化拼接：按塔径尺寸模块化拼接，相邻填料片波纹方向交错排布，保证气液分布均匀，杜绝壁流、偏流现象。
• 逐层铺设：逐层整齐铺设，拼接紧密，无空隙、无错位，每层铺设完成后检查平整度，确保整体填料层垂直规整。
• 顶部压紧：顶部安装压栅压紧，防止运行过程中填料窜动、错位，保障传质效果稳定。

六、使用与维护规范

6.1 运行操作要求

• 工艺参数控制：严格按照设计工艺参数运行，控制进料流量、温度、压力、回流比在额定范围内，严禁超温、超压、超负荷运行，避免填料变形、损坏。
• 物料过滤：进料前对物料进行过滤，去除固体颗粒杂质，防止杂质堵塞填料孔隙，影响传质效率。
• 温压缓变：升温、升压、降温、降压过程缓慢进行，避免温度、压力骤变导致填料热胀冷缩破损，尤其是陶瓷、塑料材质填料。

6.2 日常维护与保养

• 定期监测：定期监测塔内压降、分离效果，若压降异常增大、分离纯度下降，说明填料出现堵塞、结垢，及时停机处理。
• 停机清洗：长期停机后，排空塔内物料，用清水或适配溶剂冲洗填料，清除残留物料与污垢，干燥后封闭塔体，防止受潮、腐蚀、积尘。
• 定期检查：定期检查填料状态，发现破损、变形、严重结垢，及时更换同规格填料，避免影响精馏效果。
• 材质维护：不锈钢材质填料定期检查锈蚀情况，塑料材质避免长期紫外线照射，陶瓷材质防止撞击震动。

七、注意事项与禁忌工况

7.1 严禁行为

• 严禁选用材质与精馏物料不匹配的填料，防止腐蚀、溶解、污染物料，严禁超材质耐温范围使用。
• 严禁野蛮装填、高空抛扔、暴力挤压，防止填料破碎、变形，尤其是陶瓷、丝网类规整填料。
• 严禁未过滤物料直接进入塔内，严禁超负荷、超温超压运行，严禁温度压力骤变。
• 塑料材质填料严禁接触明火、高温热源，严禁与强有机溶剂长时间接触。

7.2 储存要求

八、运输与验收

• 运输防护：运输过程做好防护，规整填料采用木箱包装，散堆填料采用编织袋或吨包包装，防止挤压、碰撞、雨淋，避免破损。
• 到货验收：到货后核对产品型号、规格、数量、材质，检查外观完整性，确认无破损、无变形、无杂质，验收合格后方可入库使用。

九、质量承诺
