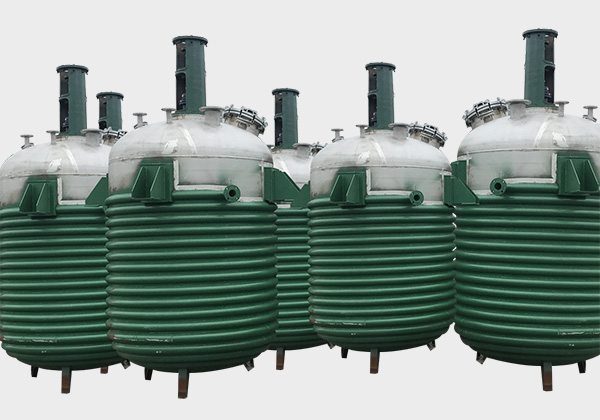

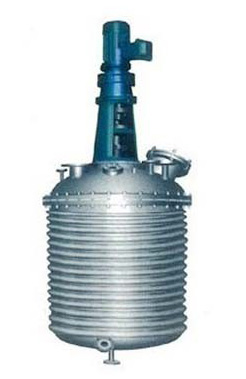

外盘半管式加热不锈钢反应釜

外盘半管式加热不锈钢反应釜产品说明书

一、产品概述

外盘半管式加热反应釜是一款高效换热、高承压、节能型反应设备，区别于传统夹套反应釜，设备外壁采用半管盘管环绕式加热结构，换热面积大、升温速度快、温度均匀性好、承压能力更强。整机采用优质不锈钢材质，耐腐蚀、无残留、易清洁，适用于蒸汽、导热油、热水等多种换热介质。设备集成搅拌反应、恒温控温、密闭承压、真空脱泡等功能，广泛用于精细化工、医药、食品、新材料、涂料树脂等行业的合成、聚合、乳化、溶解、调和等工艺。

二、工作原理

设备釜体外壁焊接连续半圆盘管，加热介质（蒸汽、导热油、热水）在半管内部高速循环流动，通过釜壁金属导热将热量均匀传递至釜内物料，实现快速、均匀升温与恒温反应。配合釜内搅拌系统对物料进行持续混合、翻动，避免局部过热、物料沉淀结壁，保证化学反应稳定一致。密闭釜体可实现常压、负压、低压工况运行，搭配智能温控系统自动调节介质温度与进出流量，精准控制工艺温度，完成整套精细化反应生产流程。

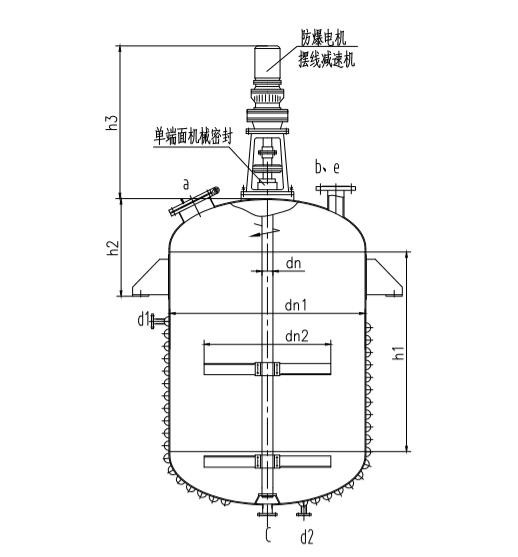

三、产品结构与材质

核心结构

釜体总成：不锈钢整体焊接成型，内壁镜面抛光，光滑无死角、不易挂料、便于清洗灭菌，承压性能稳定，符合洁净生产标准。
外盘半管加热结构：釜体外壁环绕焊接半圆换热盘管，换热效率高、热损耗低、耐压等级高，不易积垢堵塞，维护简单。
搅拌系统：变频电机搭配精密减速机，可适配锚式、框式、桨式、螺带式搅拌桨，转速可调，适配低、中、高粘度物料均匀混合。
密封系统：采用高精度机械密封，搭配辅助密封结构，密封性能稳定，可满足常压及真空负压生产，杜绝物料挥发、杂质进入。
智能控制系统：集成温度、压力、转速、计时、过载保护、超温报警功能，参数直观可调，自动化程度高，操作简单。
安全防护组件：配备压力表、温度计、安全阀、泄压口、排气阀、排污阀，具备超压自动泄压、过载断电、故障报警等多重防护。

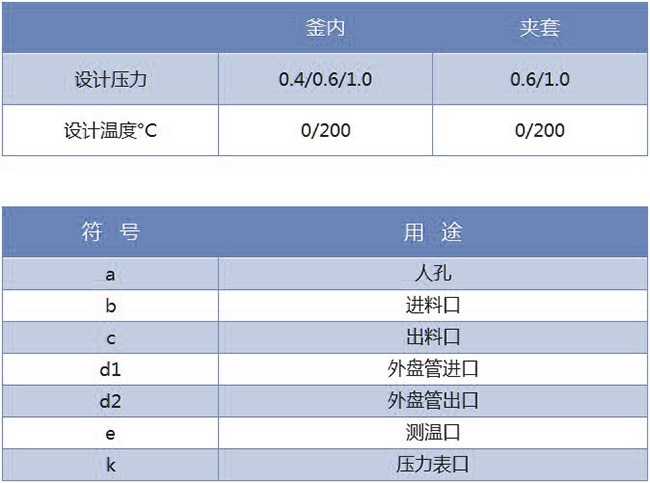

工艺接口：预留进料口、出料口、观察口、测温口、真空口、备用接口，满足投料、取样、抽真空、排污等常规工艺操作。
机架支撑：高强度立式机架，结构稳固、减震降噪，设备运行平稳无晃动。

常用材质（可定制）

釜体、封头、半管盘管：304不锈钢、316L不锈钢、2205双相钢，耐腐蚀、耐高温、无重金属析出；
搅拌轴、搅拌桨：不锈钢材质，可做抛光、防腐、耐磨强化处理；
密封件：食品级硅胶、氟胶、三元乙丙胶，耐高温、耐溶剂、密封性持久；
机架、管路配件：碳钢喷塑或不锈钢材质，防锈耐用。

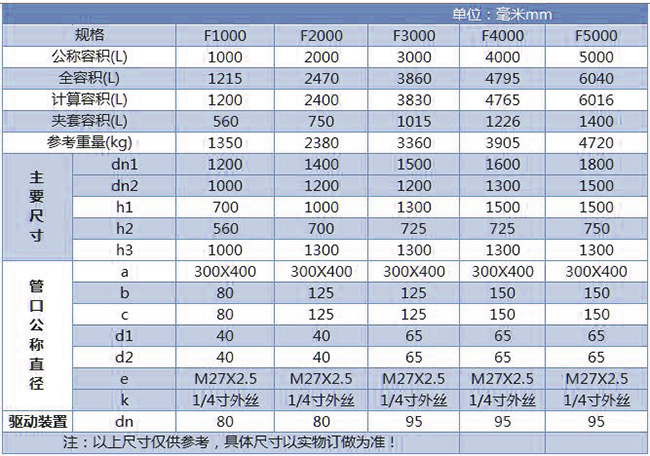

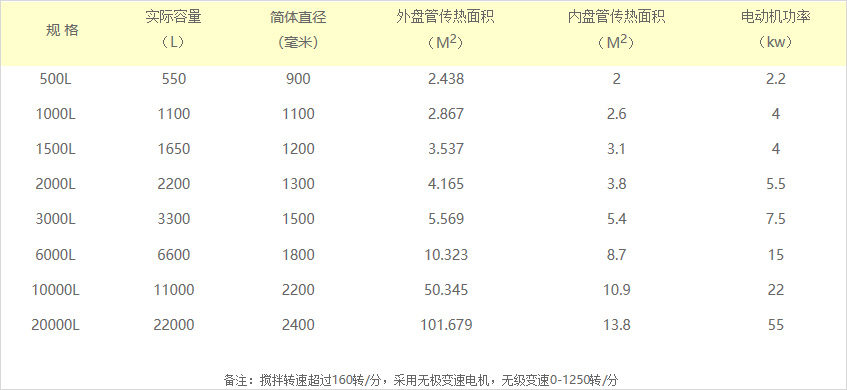

四、主要技术参数

本设备支持非标定制容积、压力、温度及配置，常规参数如下：

参数项目	常规技术指标
额定容积	50L~5000L（可定制）
设计温度	常温~200℃
温控精度	±1℃
釜内设计压力	常压~1.6MPa
半管介质压力	≤1.0MPa（蒸汽/导热油）
最大负压	-0.098MPa（真空款）
搅拌功率	0.75KW~15KW（匹配容积）
搅拌转速	0~300r/min（变频可调）
加热介质	蒸汽、导热油、热水循环
电源规格	380V/50Hz
防爆等级	常规/ExdIIBT4防爆可选
适用工况	常压、负压、低压密闭反应

五、产品特点

换热效率高：外盘半管全覆盖换热，换热面积大、介质流通顺畅、升温快、温度均匀，相比普通夹套釜节能高效；

承压性能优异：半管独立承压结构，釜体与换热结构受力分离，耐压更高、设备安全性更强；

不易结垢、维护简单：半管通道流畅，不易积垢堵塞，清洗维护方便，长期使用换

物料反应均匀：搭配多形式搅拌结构，无反应死角，物料混合充分，成品稳定性高、批次一致性好；

密闭洁净生产：镜面抛光内壁、无残留，密闭结构可真空脱泡，有效防止物料挥发、氧化、杂质混入；

适配性广：支持蒸汽、导热油、热水多种加热方式，可适配高低温、高低粘度各类物料工艺；

安全稳定耐用：多重安全防护，整机运行噪音低、震动小，结构坚固，使用寿命长。

六、适用范围

适用于各类需要精准控温、密闭反应、稳定加热的精细化生产工艺：

精细化工：树脂、胶黏剂、涂料、助剂、乳化剂合成与反应；
医药行业：药液配制、原料合成、膏剂调和、无菌反应；
日化食品：酱料、糖浆、膏霜、乳液的乳化、溶解、恒温熟化；
新材料行业：高分子材料、复合材料、纳米浆料的合成、改性、搅拌反应；
环保及其他：水处理药剂、化工中间体、各类溶剂物料的配比与反应加工。

七、安装说明

安装前检查

检查釜体、半管盘管、搅拌部件、密封件、仪表阀门完好无损，配件齐全；安装场地平整承重达标，预留充足操作、检修及管道布置空间。

安装规范

设备垂直立式安装，调平紧固地脚螺栓；规范对接加热介质管道、进出料管道、真空管道，确保管路通畅、密封严密；电气系统独立接线并可靠接地；安装完成后进行气密性测试、空载试运行、换热测试，确认无渗漏、无异响、参数正常后方可投产。

安装禁忌

禁止倾斜安装、暴力敲击设备及盘管管路；禁止私自更改管路结构、安全部件及电气线路；未完成调试、未接地设备禁止投料运行；易燃易爆工况必须选配防爆机型。

八、操作使用规程

开机操作规程

开机前准备

检查设备密封、管路阀门、电气仪表状态，清理釜内杂物；检查搅拌部件紧固情况，提前设定工艺温度、搅拌转速、运行参数。

开机操作

先低速空载试运行，确认设备运转平稳、无卡顿异响；分批缓慢投料，禁止满载超负荷启动；闭合釜盖密闭后，开启换热介质循环系统，逐步升温至工艺设定温度，配合搅拌完成反应作业。

运行监控

设备运行过程中严禁超温、超压、超负荷工作，实时监测温度、压力、转速变化；保持介质循环通畅，禁止干烧、空釜高温运行，按需微调工艺参数。

停机操作

正常停机先关闭加热介质供给，待温度降至安全范围后停止搅拌，泄压恢复常压再出料；长期停机需清空物料、彻底清洗釜体及管路、切断电源、防尘防护；设备出现异常立即紧急停机，断电泄压降温后检修。

九、维护与保养

日常维护

每日检查设备运行压力、温度、转速是否稳定，管路无渗漏、无异响；清理设备表面污渍，确认仪表、安全阀、阀门灵敏有效。

定期保养

每月紧固设备固件、校准仪表、检查密封件及管路连接状态；每季度彻底清洗釜体、半管管路，清除积垢，更换老化密封配件，检查减速机润滑油及电气系统工况。

年度保养

整机全面检修，检测釜体、半管盘管承压及换热性能，校验安全防护装置与控制系统，更换磨损配件，对设备整体做防锈防腐维护。

保养禁忌

禁止强腐蚀清洗剂长时间浸泡设备及盘管；禁止硬物刮擦釜体内壁抛光面；设备带压、高温、运行状态下禁止拆机检修、拆装管路；禁止长期超参数超负荷运行。

十、常见故障与处理

故障现象	故障原因	处理方法
升温慢、换热差	半管积垢堵塞、介质流量不足、管路阀门未全开、保温不佳	清洗盘管积垢、调节介质流量、检查疏通管路、修复保温层
釜体、法兰渗漏	密封垫老化、法兰松动、密封面损伤、压力过高	更换密封件、对角均匀紧固法兰、修复密封面、控制工作压力
搅拌异响、震动大	搅拌部件松动、物料负荷过大、轴承缺油、机架不稳	紧固搅拌部件、降低投料负荷、补换润滑油、紧固机架地脚
温度波动大、控温不准	测温探头污染失效、介质循环不稳、温控参数错乱	清洁更换探头、稳定介质流量、校准温控仪参数
压力异常、报警频繁	排气不畅、物料产气量大、压力表失灵、超温超压	疏通排气阀、控制反应速率、校准更换压力表、降温泄压
电机过载跳闸	物料粘度过高、投料过量、搅拌卡顿、线路故障	降低物料负荷、清理卡顿异物、检修电气线路、重置保护参数

十一、安全注意事项

操作人员需熟悉设备结构与操作规程，熟练掌握启停、控温、泄压流程，严禁违规操作；
严格遵守设备额定温度、压力、负荷参数，禁止超温、超压、超负荷运行；
设备高温、带压运行期间，禁止开盖、拆装管路及检修，防止烫伤、喷溅、压力伤害；
设备检修、清洗、维护必须停机、断电、泄压、降温、排空物料后方可作业；
使用易燃易爆、腐蚀性物料时，需采用防爆机型，车间保持通风、严禁明火；
定期校验安全阀、压力表、温控仪表，保证安全防护装置灵敏可靠；
禁止私自改装半管管路、设备结构、电气系统及安全防护部件。

十二、运输与储存

设备运输时需整体固定牢固，避免颠簸、碰撞、挤压，重点保护半管盘管、仪表及密封部件，做好防雨防锈防护。设备存放于干燥、通风、无腐蚀气体的室内环境，竖直平稳放置，封堵所有管路接口防止灰尘杂物进入；长期储存需定期检查设备防锈状态，手动盘车保养，定期通电检测设备工况。

十三、质保说明

本设备严格按照压力容器行业标准生产制造，出厂前经过耐压、气密性、换热、空载试运行全项检测，性能合格。在规范安装、正常使用、定期维护的前提下，设备整机质保12个月。质保期内非人为、非违规操作造成的结构、电气、传动故障，厂家免费维修更换配件。密封件、仪表探头、轴承等易损件不属于整机质保范围。人为改装、违规运行、外力损坏、不可抗力造成的设备故障，不在质保范围内。厂家提供终身技术咨询、工艺调试、维修及配件供应服务。备注：本说明书为通用版本，设备具体容积、参数及配置以定制合同及出厂实物为准，厂家保留技术升级与结构优化权利，变更恕不另行通知。
